噴霧炭黑信息是由鑫源色素炭黑整理，詳細(xì)介紹關(guān)于噴霧炭黑的一切信息，如：什么是噴霧炭黑、噴霧炭黑的特點(diǎn)、噴霧炭黑的應(yīng)用范圍、噴霧炭黑生產(chǎn)工藝流程與反應(yīng)機(jī)理、噴霧炭黑的分類、對(duì)噴霧炭黑性能影響的因素控制與調(diào)整等信息。

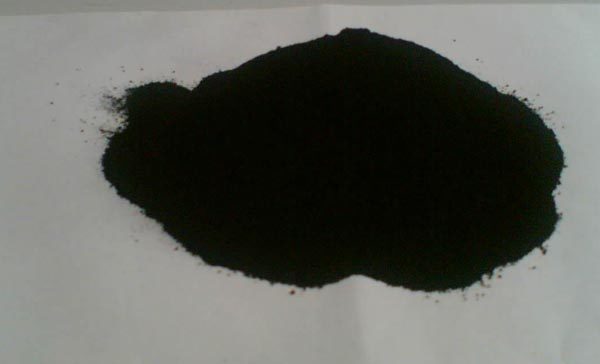

什么是噴霧炭黑？
噴霧炭黑是以頁(yè)巖原油為原料，經(jīng)噴嘴噴霧化后，供以適量的空氣，在特制的反應(yīng)爐內(nèi)，于一定的高溫下燃燒、裂解的產(chǎn)物，即：一部分烴類燃燒產(chǎn)生熱量，供另一部分烴類分解、縮聚生成炭黑。炭黑的生成歷程大致可分為：初期反應(yīng)、晶核生成、晶核生長(zhǎng)、聚熔體的生成與碳化等四個(gè)階段。炭黑的結(jié)構(gòu)式指炭黑在生成過程中，由炭黑粒子聚熔而形成的一種狀態(tài)。
噴霧炭黑的特點(diǎn)
噴霧炭黑具有粒徑大（平均粒徑為100-300nm）、結(jié)構(gòu)好、補(bǔ)強(qiáng)性能高等優(yōu)點(diǎn)。
噴霧炭黑的應(yīng)用范圍
噴霧炭黑在航空、航天、橡膠、化工等工業(yè)被廣泛運(yùn)用，噴霧炭黑加入后硫化膠彈性大、生熱低、變形小、橡膠的低溫性能好，定伸應(yīng)力較高，不過拉伸強(qiáng)度和伸長(zhǎng)率較低，多用于特殊橡膠制品。鑫源色素炭黑針對(duì)噴霧炭黑研究表明其適用于制造汽車，機(jī)床等橡膠制品件中。噴霧炭黑還是一種純度較高的產(chǎn)品，對(duì)橡膠物理性能有良好的保持性，添加份數(shù)變化不會(huì)明顯影響橡膠制品的扯斷伸長(zhǎng)率。國(guó)內(nèi)噴霧炭黑一般為粉狀，在橡膠混煉過程中飄散損失較高。
噴霧炭黑生產(chǎn)工藝流程與反應(yīng)機(jī)理

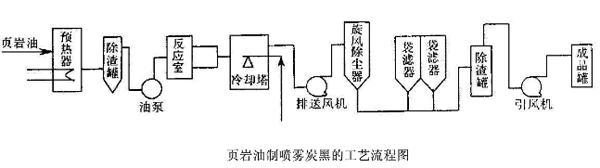

頁(yè)巖油經(jīng)加溫、除渣后，由噴霧嘴進(jìn)入燃燒室、化學(xué)反應(yīng)室，發(fā)生如下反應(yīng)：
CnHm + O2 → C + CO + CO2 + H2O(g)
該反應(yīng)為吸熱反應(yīng)，反應(yīng)過程中一部分原料油燃燒產(chǎn)生的熱量，供另一部分原料油熱解。該反應(yīng)主要受控于供油油壓、油溫及反應(yīng)時(shí)間，反應(yīng)進(jìn)行程度則通過反應(yīng)室入、出口溫度控制。
噴霧炭黑的分類
噴霧炭黑分軍工用品和民用品兩種，區(qū)別只有PH值、DBP吸收值、100目篩余物含量稍有差異，其余13個(gè)質(zhì)量標(biāo)準(zhǔn)都一樣。軍品的100目篩余物指標(biāo)為0，民品的100目篩余物要求小于0.03%。軍品用炭黑經(jīng)濟(jì)價(jià)值高于民品，因此控制產(chǎn)品中100目篩余物含量是獲得良好經(jīng)濟(jì)效益的前提。
對(duì)噴霧炭黑性能影響的因素控制與調(diào)整
噴霧炭黑在生產(chǎn)過程中，由于工藝條件的變化，勢(shì)必會(huì)導(dǎo)致產(chǎn)品質(zhì)量的變化。當(dāng)炭黑吸油值發(fā)生變化不符合要求時(shí)，必須在工藝操作上采取相應(yīng)的措施，以便產(chǎn)品指標(biāo)符合要求。為了解決噴霧炭黑性能難題，鑫源色素炭黑真對(duì)這方面總結(jié)出以下幾方面對(duì)噴霧炭黑性能的影響：
1.原料油溫度、壓力對(duì)噴霧炭黑性能的影響
反應(yīng)爐設(shè)備的生產(chǎn)能力及產(chǎn)品的結(jié)構(gòu)性特性等指標(biāo)是隨著入爐原料油溫度的提高而增加的。在溫度和壓力條件下（頁(yè)巖油溫度在80-95℃，油壓在0.6MPa以上），頁(yè)巖油才能通過油噴嘴有效的霧化，進(jìn)而在燃燒室、集流室和煙道（反應(yīng)室）內(nèi)燃燒、裂解，產(chǎn)生符合標(biāo)準(zhǔn)結(jié)構(gòu)要求的炭黑。
2.油噴嘴霧化角度對(duì)噴霧炭黑性能的影響

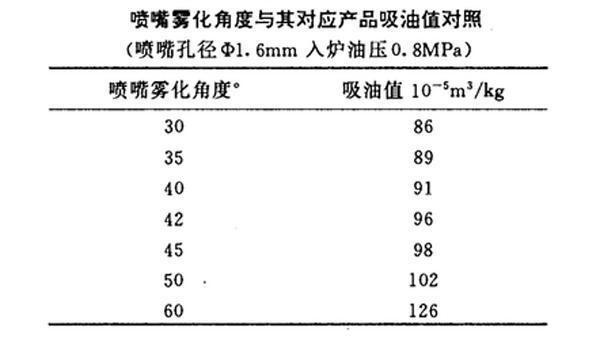

增大油噴嘴霧化角度，有利于提高產(chǎn)品的結(jié)構(gòu)、增加吸油值，反之，即可降低吸油值。噴嘴霧化角度大，其噴出的油�？纱竺娣e的散布在燃燒室中，使原料油的燃燒、裂解程度增加。
3.燃燒溫度對(duì)噴霧炭黑性能的影響

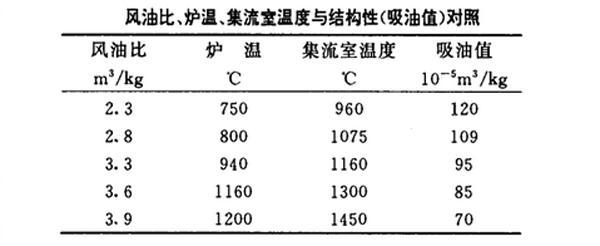

噴霧炭黑的生產(chǎn)及結(jié)構(gòu)與反應(yīng)溫度關(guān)系很大。如溫度過高，則生成石墨化碳而不是炭黑；在較低溫度下，則生成脆性薄層碳，也不是炭黑。這兩種物質(zhì)完全不像炭黑那樣對(duì)橡膠等產(chǎn)品有補(bǔ)強(qiáng)作用。在一定范圍內(nèi)，風(fēng)油比越大、反應(yīng)溫度越高，炭黑粒徑越小、比表面積越大、結(jié)構(gòu)性越低，而且會(huì)導(dǎo)致產(chǎn)品收率大大下降。
4.煙氣混合物的流速及其在反應(yīng)室內(nèi)湍流程度對(duì)噴霧炭黑性能的影響
炭黑煙氣混合物的流速過快，可使原料油中的烴類裂解不完全，粒子間碰撞、聚合程度不足，反應(yīng)不充分，導(dǎo)致結(jié)構(gòu)性降低。流速過慢，導(dǎo)致的后果是：生產(chǎn)的炭黑沉積在燃燒室、集流室或煙道中，致使通風(fēng)惡化，降低設(shè)備處理量。過長(zhǎng)的停留時(shí)間亦可使油粒及生產(chǎn)的炭黑在過剩氧的作用下，進(jìn)一步燃燒、裂解，使收率大大降低，結(jié)構(gòu)性亦降低。
本文地址http://www.ahdyc.com/scgongyi/229.html轉(zhuǎn)載請(qǐng)注明。
本文地址http://www.ahdyc.com/scgongyi/229.html轉(zhuǎn)載請(qǐng)注明。
返回頂部
